2022-03-08不懼艱難 百煉成鋼——潔能發(fā)電分公司組織開展出料罐檢修工作
1317

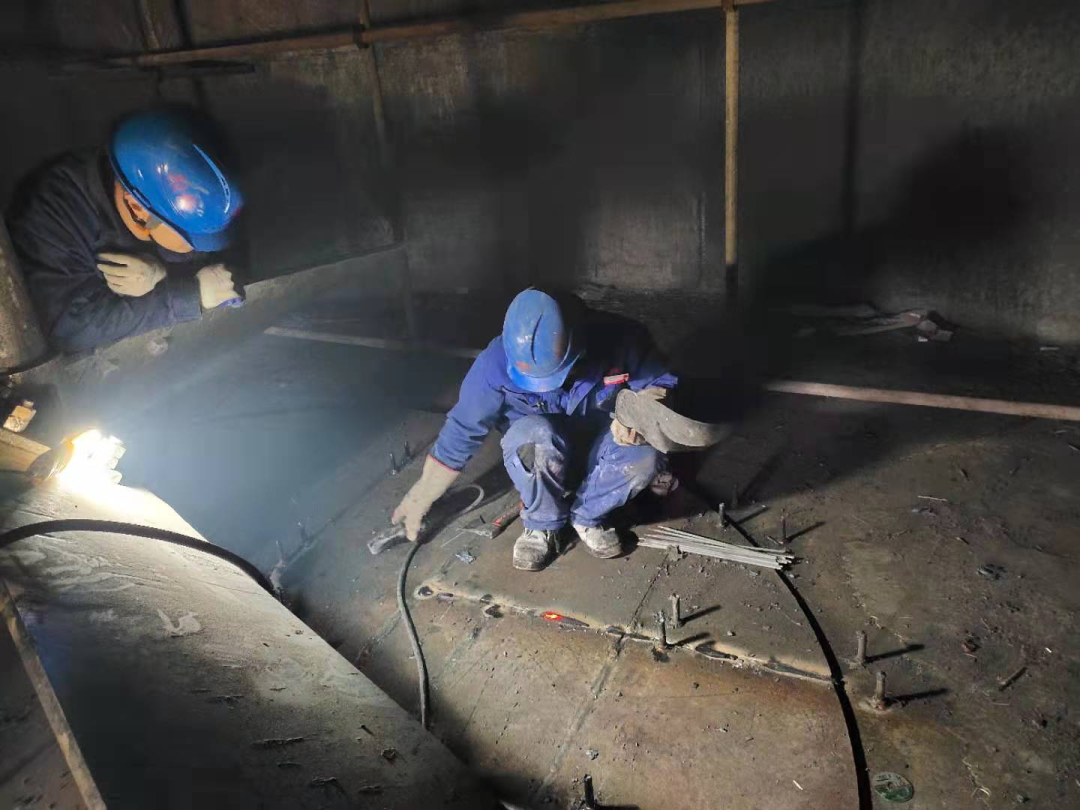

信息員近日，潔能發(fā)電分公司脫硫車間塔外出料罐底部出現(xiàn)漏液情況，車間立即組織進行了導(dǎo)液和罐內(nèi)積料清理工作。經(jīng)車間分析后認為，出料罐從2018年投運至今已近4年，因硫酸銨介質(zhì)的特殊性，在攪拌器的長期攪動下，出料罐內(nèi)底部防腐層被磨損破壞，而后鋼板被硫酸銨逐漸地腐蝕侵蝕，最終造成了底部大面積破損和泄漏的發(fā)生。針對出料罐底部鋼板的破損情況，經(jīng)車間技術(shù)研討后決定，采用16mm碳鋼板進行覆蓋補漏處理。然而，檢修人員在進行底部鋼板覆蓋焊接時，出現(xiàn)了焊縫頻繁爆裂的現(xiàn)象，面對這一突發(fā)現(xiàn)象，一度讓檢修工作陷入了僵局。
面對困難，檢修班的副修工張小建通過大量地查閱資料，請教技術(shù)師傅，最終厘清了上述現(xiàn)象的原因。一是受焊接應(yīng)力的影響，焊接過程不均勻加熱與冷卻產(chǎn)生的拉應(yīng)力促使液相薄膜破壞而開裂；二是焊接時，含碳量較高的母材熔化后，會把碳帶入焊縫中，使焊接中碳的含量增高，焊接時熱影響區(qū)很容易產(chǎn)生硬脆的馬氏體組織； 三是整塊鋼板覆蓋焊接，邊緣位先行焊接后，覆蓋面內(nèi)部分空氣無法排出，受到加熱后會急速膨脹，從而造成開裂。
了解原因后，張小建重新組織了焊接工作。在大家共同努力下，最終，圓滿地完成了出料罐底板的焊接任務(wù)。（潔能發(fā)電分公司 邱鵬）
